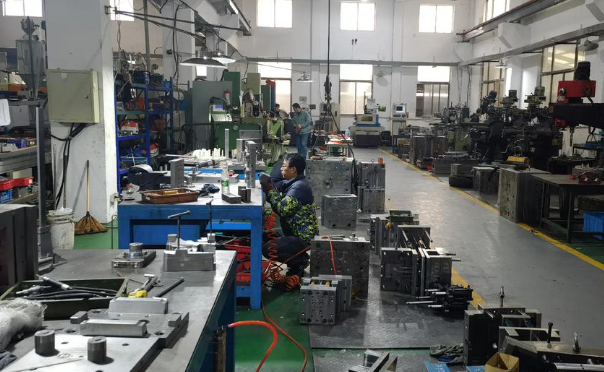

在模具制造行業智能化轉型加速的背景下，弱電系統作為模具廠生產調度、安全管控、運營管理的核心支撐，其施工質量直接影響工廠整體運營效率與安全水平。下本結合模具廠生產環境復雜、設備密集、數據交互頻繁的特點，制定針對性百實科技模具廠弱電智能化施工解決方案涵蓋系統規劃、施工實施、質量保障全流程。

一、系統整體規劃

(一)核心需求分析

模具廠弱電智能化需滿足三大核心需求：

　　1、生產數據實時采集，支撐 CNC 加工中心、電火花機床等設備的精準調度;

　　2、全區域安全防護，覆蓋車間、倉庫、辦公區的視頻監控與入侵預警;

　　3、高效通信保障，實現跨部門語音、數據互聯互通。同時需適應模具生產粉塵多、震動強、電磁干擾大的特殊環境。

(二)系統架構設計

采用 “三層架構” 設計：

　　1、感知層：部署傳感器、攝像頭、門禁讀卡器等終端設備，實現環境、設備、人員的全面感知;

　　2、網絡層：構建工業以太網與無線網絡雙備份體系，核心區域采用萬兆光纖骨干，車間部署工業級無線 AP，保障數據傳輸穩定;

　　3、應用層：整合視頻監控、門禁考勤、設備聯網、綜合布線四大子系統，通過統一管理平臺實現數據聯動。

二、關鍵子系統施工方案

(一)綜合布線系統

　　施工前對車間地面、墻體進行實地勘測，根據設備布局規劃橋架走向與信息點位置。采用防腐蝕、抗干擾的六類非屏蔽雙絞線，車間區域線纜穿鍍鋅鋼管敷設，避免機械損傷與電磁干擾;辦公區采用吊頂內橋架敷設，信息點間距控制在5米以內。布線完成后進行鏈路測試，確保衰減、串?dāng)_等參數符合國家標準。

(二)視頻監控系統

針對模具廠重點區域精準布點：

　　1、車間出入口安裝高清寬動態攝像頭，監控人員與物料進出;

　　2、設備區域部署球型攝像機，支持360° 旋轉與變焦，實時監控設備運行狀態;

　　3、倉庫區域采用紅外夜視攝像頭，保障夜間安防。

　　備注：攝像頭安裝高度不低于3.5米，車間內采用防爆支架固定，線路通過橋架隱蔽敷設，避免與生產設備干擾。

(三)設備聯網與數據采集系統

　　采用工業級交換機搭建設備通信網絡，CNC等關鍵設備通過RS485接口接入，實現加工參數、運行狀態實時采集。施工時需對設備接口進行防護處理，接頭采用防水防塵端子，線路避開強電電纜敷設，間距不小于0.5米。數據采集終端安裝在設備附近防爆箱內，通過光纖接入核心交換機，保障數據傳輸?shù)脱舆t。

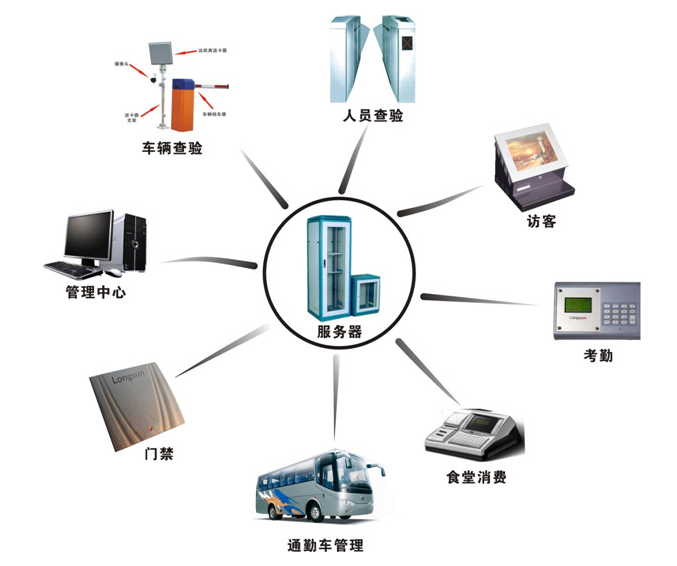

(四)門禁與考勤系統

　　在車間、倉庫、辦公樓出入口安裝指紋門禁機，關鍵生產區域采用刷卡+人臉識別雙重認證。門禁設備采用 POE 供電，減少線路敷設量，線路穿管暗敷，與監控系統共用橋架。系統與考勤軟件聯動，實現人員出入記錄自動同步，施工后進行權限配置與功能測試，確保不同崗位人員權限精準管控。

三、施工實施與質量保障

(一)施工流程管控

　　1、施工前組織技術交底，明確各子系統施工規范與安全要求;

　　2、施工階段實行分區作業，優先完成非生產區域布線，生產車間施工安排在設備停機間隙，減少對生產的影響;

　　3、隱蔽工程施工后及時驗收，留存影像資料與驗收記錄;

　　4、系統調試階段采用分系統調試、全系統聯調相結合的方式，確保各子系統協同運行。

(二)質量與安全保障

　　選用符合工業標準的設備與材料，進場前進行質量抽檢，杜絕不合格產品;施工人員持電工證、弱電施工證上崗，佩戴安全帽、絕緣手套等防護用品，車間施工嚴格遵守設備操作規程。建立施工質量追溯體系，每個工序由專人負責驗收，調試完成后進行72小時連續運行測試，確保系統穩定性。

(三)售后服務與運維

　　施工完成后提供設備說明書、施工圖紙等完整資料，對廠方運維人員進行操作培訓;

　　建立24小時響應機制，故障報修后4小時內到場處理;

　　定期進行系統巡檢，檢查線路老化、設備運行狀態，系統維護升級，保障弱電系統長期穩定運行。

　　百實科技模具廠弱電智能化施工解決方案通過科學規劃與精細化施工，可實現模具廠弱電系統的智能化升級，為生產高效運行與安全管理提供可靠支撐，助力模具企業數字化轉型。
